Konfigurasi dasar mikrotik

A. Pendahuluan

1. Pengertian

Mikrotik adalah adalah perusahaan kecil berkantor pusat di Latvia, yang dibentuk oleh John Trully dan Arnis Riekstins.

2. Latar belakang

Pada tahun 1996 John dan Arnis memulai dengan sistem Linux dan MS DOS yang dikombinasikan dengan teknologi Wireless LAN (W-LAN) Aeronet berkecepatan 2Mbps di Moldova. Barulah kemudian melayani lima pelanggannya di Latvia, karena ambisi mereka adalah membuat satu peranti lunak router yang handal dan disebarkan ke seluruh dunia. Prinsip dasar MikroTik bukan membuat Wireless ISP (WISP), tapi membuat program router yang handal dan dapat dijalankan di seluruh dunia. Hingga kini, MikroTik telah melayani sekitar empat ratusan pelanggannya.

3. Maksud dan tujuan

Mempraktekan konfigurasi dasar di mikrotik

4. Hasil yang diharapkan

Menguasai konfigurasi dasar mikrotik

Agar tersambung keinternet

B. Alat dan bahan

     Laptop
     Mikrotik RB941
     Kabel LAN
     Koneksi internet

C. jangka waktu pelaksanaan

1 jam

D. Proses dan tahapan pelaksanaan

Langkah pertama adalah membuat IP Address di laptop dan dimikrotik :
1. Buka Edit connection, lalu klik "Add"

2. Pilih Ethetnet, dan klik "create"

3. Ketikan nama pada baris "Connection name", lalu pada device pilih tanda panah bawah dan klik MAC Addressnya

4. Kemudian pada Method pilih Manual

5. Lalu klik "Add", ketikan IP Address (disini saya menggunakan IP 192.168.1.7) , Netmask (disini saya menggunakan 28), dan Gateway (disini saya menggunakan 192.168.1.10) serta DNS Serversnya (disini saya menggunakan 10.10.10.100), lalu klik "save"

6. Buka winbox, dan connect kan pada mikrotiknya

7. Klik menu "IP" lalu klik "Addresses"

8. Klik tanda "+"

9. Masukan IP Address (IP Addressnya sama dengan Gateway pada laptop yang sudah disetting tadi yaitu 192.168.1.10) dan untuk interfacenya pilih ether 2, lalu klik Apply dan Ok

10. Lalu buka terminal di winboxnya dan ketik "ping 192.168.1.7" untuk mengecek apakah mikrotik sudah terhubung kelaptop atau belum. Jika hasilnya seperti dibawah maka berhasil

11. Lalu kita buka terminal dilaptop, ketikan "ping 192.168.1.10" untuk mengecek apakah laptop sudah terhubung kemikrotik kita. Jika hasilnya seperti dibawah maka berhasil

12. Lalu tambahkan IP Address lagi di ether 1, disini saya menggunakan Ip 10.10.10.110, lalu klik Apply dan Ok

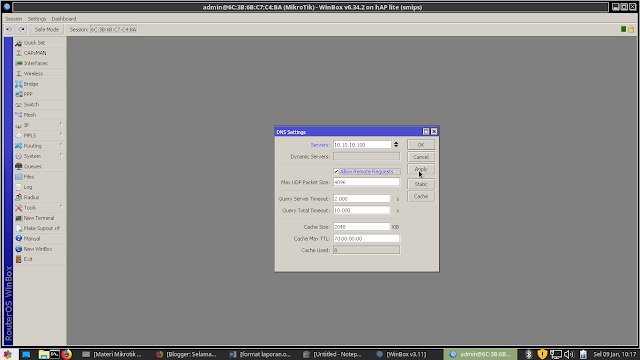

13. Lalu kita setting DNSnya, klik "IP" dan klik "DNS"

14. Lalu kita ketikan DNSnya 10.10.10.100, klik "Allow Remote Request", lalu klik Apply dan Ok

15. Lalu klik "IP" dan "Routes"

16. Kemudian klik tanda "+"

17. Lalu ketikan di gateway 10.10.10.100, dan klik Apply dan Ok

18. Kemudian konfigurasi Firewallnya dengan klik "IP" dan "Firewall"

19. Klik tanda "+"

20. Masuk kemenu "NAT", dibaris "Action" pilih "Masquerade"

21. Lalu klik Apply dan Ok

22. Lalu ping ke IP Google dengan ketik "ping 8.8.8.8". Jika hasil seperti dibawah maka berhasil

23. Kemudian buka terminal dilaptop dan dan ketikan "ping 8.8.8.8". Jika sperti ini berarti sudah berhasil

24. Lalu ketik juga diterminal mikrotik "ping google.com", jika hasilnya seperti dibawah maka berhasil
